LB-Q系列 软启动器
适用固件 · V60614
1

产品概述

本产品是我公司基于最新的产品构架平台，开发的一款内置旁路型的软启动器。

基于最新的32位ARM构架的主控芯片，算法性能与功能进一步提升。高频光耦触发可控硅设计取代了传统的模拟脉冲驱动，有效改善了可控硅内部导通效率，降低了损耗。

  • 内置电源设计使产品可以适应宽幅电压波动
  • 线性温度检测——实时监测产品运行温度
  • 可调节的三相不平衡保护范围和可调节的过载阈值，应对复杂工况
  • 内置中文/英语多语种菜单选项，自由切换
  • 运行时间/运行次数统计功能——为维保提供便利
  • 可调节的欠载保护功能，为泵类应用的防干烧提供保护
  • 两组可编程输出继电器 / 三组可编程数字输入 / 一组模拟量输出——丰富的I/O接口
  • 内置旁路，运行低微功耗，发热小，不依赖风道散热
  • 支持强制启动模式（关闭保护功能），可应对消防等应急启动场合
  • 维保提醒功能（F87~F89），周期性维护提醒

电气参数

符合标准：GB/T 14048.6-2016 / IEC 60947-4-2:2011

项目规格
三相电源电压（AC）380V ±15%
频率50Hz / 60Hz
适用电机鼠笼式三相异步电动机
起动频度视负载情况而定，建议每小时不超过20次
防护等级IP（可协议，详见壳架编号标注）
抗冲击15g/ms
抗震能力海拔地面起3000m以下，振动力装置0.5G以下
工作环境温度-40℃ ~ +40℃ 不降容（+40℃ ~ +60℃之间，每升高1℃，电流降低1.2%）
存贮温度-25℃ ~ +70℃
环境湿度95% 无冷凝或水滴
最大工作高度1000米以内不降容（1000米以上，每增100米，电流降低0.5%）
安装位置的最大工作角度相对于垂直方向无要求

外形尺寸

外形尺寸详图

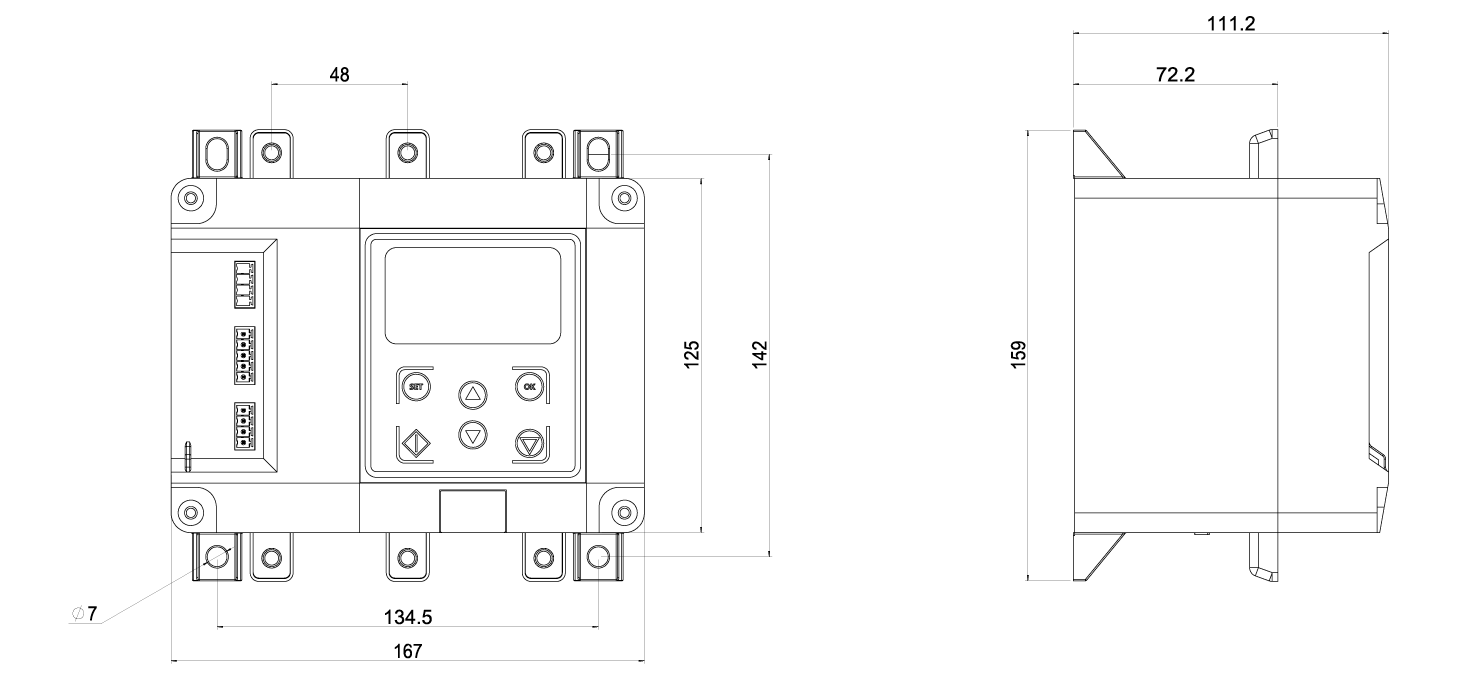

图1-1 LB-Q系列软启动器外形尺寸标注（单位：mm）
尺寸项数值(mm)
总宽度167
总高度159
总厚度125 / 142（含安装脚）
安装孔距(宽)134.5
安装孔距(高)142
正面面板宽111.2
侧面宽度72.2
2

端子功能说明

主回路端子

端子标记端子名称说明
R、S、T主电路电源输入连接三相电源
U、V、W软起动输出连接连接三相电动机

控制端子

下述端子功能为默认预设值，实际功能可通过参数设定进行变更：

标注功能说明
COM可编程输入公共端
E/STOP功能DI1，可编程输入（默认复位输入），部分产品预设为急停。复位端子须短接开关（两线开关控制）
S/STOP功能DI2，可编程输入（默认停机输入）（三线按钮线控制）
RUN功能DI3，可编程输入（默认启动输入）

通讯与模拟量接口（选配扩展功能）

标注功能说明
A (RS485-A)RS485通讯接口 A
B (RS485-B)RS485通讯接口 B
24V+ [选配]辅助电源输出+，提供不超过最大100mA的24V电源
GND [选配]辅助电源地
AO-模拟量输出-，直流4~20mA（0~20mA可预设，参数代码F26）
AO+模拟量输出+

继电器输出端子

标注功能说明
R1A-R1CR1继电器输出 —— 运行后R1端子即旁路输出继电器动作（延时时间F32可调），最大负载电流: 5A
R2A-R2CR2继电器输出（默认运行输出）—— 软启动停止信号给定后晶闸管的延时关断（延时时间F33可调），最大负载电流: 5A
R3A-R3CR3继电器输出（默认故障输出）—— 最大负载电流: 5A。当一拖多切换启动时应将此值设为0
注意：RS485通讯接口与模拟量输出接口为可选配的扩展功能，具体请参照产品型号配置。
3

典型接线图

主回路接线

将三相交流电源接入 R、S、T 端子，将电动机接入 U、V、W 端子。电源进线侧需配置断路器（QF）作为短路保护。

典型接线图（主回路）

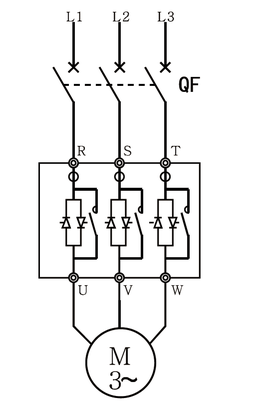

图3-1 主回路典型接线图 —— L1/L2/L3 三相电源经 QF 断路器接入 R/S/T 端子，经软启动器内部可控硅调压后从 U/V/W 端子输出至电动机 M。

控制回路接线示例

软启动器支持两种控制模式，可根据现场需求选择：

两线开关控制示意图
图3-2 两线开关控制示意图 —— E/STOP 复位端子（不用须短接）接 COM；S/STOP 停止端子与 RUN 启动端子之间串入启停开关。
三线按钮线控制示意图
图3-3 三线按钮线控制示意图 —— E/STOP 接复位常闭触点至 COM；S/STOP 接停止按钮至 COM；RUN 接启动按钮至 COM。E/STOP 不用须短接。
提示：两线模式使用一个启停开关即可完成启动/停止控制；三线模式需要独立的启动按钮和停止按钮。E/STOP 端子为复位输入（默认需短接）。
4

按键操作说明

面板按键一览

按键停机主界面分类菜单参数浏览参数编辑监视页面
RUN启动电机----
STOP复位故障--放弃修改-
SET进入菜单返回主界面返回分类返回浏览返回分类
Yes-进入分类进入编辑确认保存-
▲切换子页面上移分类上一参数数值 +上一监控项
▼切换子页面下移分类下一参数数值 -下一监控项

显示界面说明

产品采用 128×64 像素 LCD 显示屏，每屏显示 4 行文字。以下为各状态下的典型显示内容。

停机主界面

准备状态 ▲
设定电流:100A
实时电压:380V
面板 Ramp
第4行显示当前命令通道（面板/端子/通讯）和启动模式（Ramp/LmtI/HvyL）。维保提醒激活时此处闪烁显示"注意维保!"。

运行主界面

运行状态下按 ▲ / ▼ 键可切换 4 个子页面：

电流页
运行状态
IA=0125 0540V
IB=0123 0045°C
IC=0124 Ramp
电压/温度页
电压/温度
电压:0540V
温度:0045°C

本次运行页
本次运行
时间:002h 15m
次数:003

累计信息页
累计信息
运行:1256h
次数:0320
上电:2458h

软停状态界面

05s 软停状态
IA: 0085 A
IB: 0083 A
IC: 0084 A
显示软停倒计时秒数及三相实时电流。

故障显示界面

Error: 04
散热器过热
Heatsink overtemp
按STOP键复位
第1行显示故障代码；第2~3行为故障描述（中英文两行）；按 STOP 键复位故障。

菜单导航说明

按 SET 键进入分类菜单，屏幕显示 9 大分类目录：

1.启停参数
2.保护参数
3.端子功能
4.通讯参数
当前选中项前显示 ">>" 标记，按 ▲ / ▼ 切换分类。
序号分类包含内容
1启停参数F00~F09
2保护参数F10~F19, F40, F58, F60~F66, F86
3端子功能F23~F35
4通讯参数F36~F38
5系统设置F20~F22, F26~F28, F39, F41, F73
6故障记录F42~F53
7运行监视U01~U15（独立监控页面）
8高级参数F67, F71~F85（需厂家密码）
9用户参数F68, F70, F87~F90

参数浏览界面

[F07]
100 A
额定电流
rated current
显示参数编号、当前值、中英文名称。按 Yes 进入编辑，按 UP/DOWN 切换参数。

参数编辑界面

[F07]
>>100 A
额定电流

">>" 标记当前可编辑行。按 ▲ 增加数值，▼ 减少数值（长按可加速），Yes 保存。

运行监视界面

电流监控
[U01]
0125
A相电流
Addr:0x1000
系统状态
[U07]
软启运行
系统状态
Addr:0x1006

参数设置步骤示例

以修改额定电流 F07 从 100A 改为 150A 为例：

  1. 上电待机
    准备状态 ▲
    设定电流:100A
    实时电压:380V
    面板 Ramp
  2. 按 SET 键，进入分类菜单
    1.启停参数
    2.保护参数
    3.端子功能
    4.通讯参数
  3. 按 Yes 键，进入"启停参数"分类，显示第一个参数 F00
    [F00]
    1
    运行通道
    command channel
  4. 按 ▼ 键，向下翻页至 F07（按7次）
    [F07]
    100 A
    额定电流
    rated current
    提示：也可按 ▲ 键向上翻页（F00 循环至 F90）。
  5. 按 Yes 键，进入编辑模式
    [F07]
    >>100 A
    额定电流

    ">>" 出现在数值行，表示当前可编辑。
  6. 按 ▲ 键增加数值（长按可加速），改为 150
    [F07]
    >>150 A
    额定电流

  7. 按 Yes 键保存，自动跳转到下一个参数 F08
    [F08]
    50 %
    突跳电压
    step voltage
  8. 连续按 SET 键两次，返回停机主界面
    准备状态 ▲
    设定电流:150A
    实时电压:380V
    面板 Ramp
    额定电流已从 100A 更新为 150A。

故障记录查看

进入分类菜单 → 选择"6.故障记录" → 按 Yes：

最近故障
最近故障
散热器过热
Err04 I:0125 A
U:0540V T:045°C
上次故障
上次故障
输出缺相
Err01 I:0098 A
U:0380V T:032°C
故障记录包含最近3次故障的类型、代码、电流、电压和温度信息。
提示：密码保护的参数（如 F68 用户密码、F67 厂家密码、F69~F72 等），进入编辑时屏幕会提示输入密码验证。验证通过后方可修改。
5

功能菜单参数表

新版本采用9大分类目录式菜单结构，按分类浏览参数。以下按分类列出全部参数。

① 启停参数（F00 ~ F09）

代码名称设定范围出厂设置说明
F00运行命令通道0~310:操作面板；1:端子命令；2:通讯命令；3:面板+外控+通讯同时有效
F01启动模式0~200:电压斜坡；1:限流模式；2:重载
F02停车模式0,100:软停车；1:自由停车
F03起始电压30~60%40%电压斜坡模式有效；电流模式起始电压40%
F04限流倍数50~500%400%启动过程中允许的上限电流(F07电机额定电流百分比)，达到限流值后自动限流。超过400%时需满足F07×125%≤额定电流
F05启动时间1~30s10s电压斜坡启动时间（限流模式无效）
F06停车时间0~30s10s当电路设计需要使用软启动器进行一拖多切换启动应设为0（自由停车）
F07电机额定电流0~额定值-请参照电机铭牌设定此值。参考范围: [软启动额定×0.4] < 设定 < 软启动额定电流
F08突跳电压50~100%50%-
F09突跳时间0~30s1s-

② 保护参数（F10 ~ F19, F40, F58, F60 ~ F66, F86）

代码名称设定范围出厂设置说明
F10过压延时0~600s30s默认过压阈值 >500V(380V规格)，如需调整请联系预设
F11欠压延时0~600s60s默认欠压阈值 <250V(380V规格)
F12负载不平衡度0~50%20%输出三相电流间偏差允许范围
F13不平衡时间0~600s20s到达设定值后保护动作的延时时间
F14欠载允许0,110:欠载保护有效；1:允许欠载，保护无效
F15欠载允许时间0~600s10s-
F16欠载允许倍数0~100%20%-
F17过载延时0~600s60s实际运行电流超过过载阈值的连续时间。（原"过流时间"更名）
F18连续启动间隔0~300s0s连续两次启动间隔时间。防止频繁启动导致过热或机械误动作
F19运行过载阈值50~300%150%启动过程中阈值无效；本参数不宜过高否则保护失效
F40热过载开关0,11功能变更：原"禁用保护"改为热过载保护独立使能。0:禁止热过载保护；1:使能
F58过载保护等级0~41基于IEC 60947-4-2的反时限等级：class10/class20
F60 [新增]运行过载开关0,11运行过载保护使能开关。0:禁止；1:使能
F61 [新增]不平衡开关0,11三相不平衡保护使能开关
F62 [新增]输出开路屏蔽0,10输出开路保护屏蔽(只读)
F63 [新增]启动超时开关0,11启动超时保护使能开关
F64 [新增]过压开关0,11过压保护使能开关
F65 [新增]欠压开关0,11欠压保护使能开关
F66 [新增]过热开关0,11过热保护使能开关
F86 [新增]传感器脱线屏蔽0,10温度传感器脱线保护屏蔽
保护使能说明：新版本所有保护功能均可独立使能/禁止，通过F60~F66及F86参数分别控制。出厂默认全部使能(1)。

③ 端子功能（F23 ~ F35）

代码名称设定范围出厂设置说明
F23DI1 功能0~430:急停；1:停机；2:启动；3:复位；4:外部故障信号输入
F24DI2 功能0~410:停机；1:启动；2:复位；3:外部故障；4:自由停车
F25DI3 功能0~920:停机；1:启动；2:复位；3:外部故障；4:自由停车；5~9:可编程
F29R1 功能0~920:故障(常开)；1:旁路(常开)；2:运行(常开)；3:软启(常开)；4:故障(常闭)；5:软停(常闭)；6:旁路运行(常闭)；7:运行(常闭)；8:软启(常闭)；9:软停(常闭)
F30模块旁路选择0~200:在线；1:旁路状态下可控硅模块工作；2:旁路状态下可控硅不工作（需接旁路！）
F31R3 功能0~90同R1功能选项列表
F32R1吸合延时0~600s0s运行后R1（旁路输出继电器）动作延时
F33R2输出延时0~600s0s软启动停止信号给定后的晶闸管旁路延时
F34R3 延时0~600s0s最大负载5A。一拖多时应设为0
F35R1断开延时0~600s0sR1继电器断开延时

注：K1/K2/K3继电器在新版本中标记为R1/R2/R3。

重要警告：严禁在不连接旁路接触器的情况下选择关闭模块触发（即模块旁路选择F30设定值为2）！

④ 通讯参数（F36 ~ F38）

代码名称设定范围出厂设置说明
F36通讯地址0~24700为广播地址，1~247为设备地址
F37通讯波特率0~320:2400；1:4800；2:9600；3:19200 bps
F38数据格式0~200:E.8.1；1:N.8.1；2:E.N.8.1

⑤ 系统设置（F20 ~ F22, F26 ~ F28, F39, F41, F73）

代码名称设定范围出厂设置说明
F20风机运行模式0,100:连续运行；1:温度到达警戒值(40℃)运行。仅适用于强制风冷型号
F21语言选择0,100:中文；1:English。设置F39恢复出厂值后语言设定不恢复
F22AO零偏校正0~200%100%模拟量输出零偏比例修正
F26AO 输出模式0,100: 4~20mA；1: 0~20mA
F27AO 增益校正系数1~500%100%模拟量输出上限为软启动器额定电流百分比
F28AO 零偏校正系数0~200%100%模拟量输出零偏比例修正
F39恢复出厂值0~101:恢复出厂值。恢复后F39不可用，且部分参数不可恢复
F41延时关断时间0~600s0s晶闸管延时关断时间
F73版本日期--[新增]原保留14，现显示软件版本日期

模拟量输出公式：Y=kX+b，其中b为零偏(F28)，k为增益(F27)，X为软启动额定电流。

模拟量输出计算示例：

假设软启动器额定电流 100A，AO 模式为 4~20mA（F26=0），增益 F27=100%、零偏 F28=100%（均为出厂默认值）。

满量程映射关系： 4mA 对应 0A，20mA 对应 100A，线性输出。
当电机实际运行电流为 50A（即负载率 50%）时：
  Y = 100% × 50% × (20-4) + 4 = 12mA

若现场实测零点偏高 0.5mA，可将零偏 F28 设为 96%（= 100% × 4/4.2≈95%），使 4mA 零点恢复准确。
若上位仪表满量程偏小，可增大增益 F27 至 110%，使满电流时输出达到 20mA。

⑥ 故障记录（F42 ~ F53）

代码名称说明
F42最近故障显示最近一次故障类型（原"历史故障1"）
F43最近故障电压V
F44最近故障电流A
F45最近故障温度℃
F46上次故障显示上一次故障类型（原"历史故障2"）
F47上次故障电压V
F48上次故障电流A
F49上次故障温度℃
F50历史故障显示历史故障类型（原"历史故障3"）
F51历史故障电压V
F52历史故障电流A
F53历史故障温度℃

注：F54(累计启动次数)、F55(累计运行时间)在新版本中改为只读监控项，迁移至运行监视页面(U13、U14)。

⑦ 高级参数（F67, F71 ~ F72, F74 ~ F85）

高级参数为厂家预设参数，暂不对外开放。

⑧ 用户参数（F68, F70, F87 ~ F90）

代码名称设定范围出厂设置说明
F68用户密码0~65535-原"密码设定"，现支持设置/验证用户密码
F70 [新增]运行时长限制0~65535 h0原保留11，现设置最大运行小时数。到达后报警Err19
F87 [新增]维保提醒0,10维保提醒功能使能。0:关闭；1:使能
F88 [新增]维保周期h4380维保周期（小时），默认半年(4380h)
F89 [新增]提醒次数0~103维保提醒次数，到达后持续提醒
F90 [新增]锁定模式0~20运行锁定模式。0:无锁定；1:密码锁定；2:运行次数/时长锁定
6

运行监视（U01 ~ U15）

新版本增加了独立的运行监视页面（菜单分类7），可在运行状态按 △/▽ 键切换浏览15个监控项：

编号名称单位Modbus地址说明
U01A相电流A0x1000当前A相运行电流
U02B相电流A0x1001当前B相运行电流
U03C相电流A0x1002当前C相运行电流
U04直流母线电压V0x1003当前直流母线电压
U05散热器温度℃0x1004当前散热器温度
U06故障代码-0x1005当前/最近故障代码
U07系统状态-0x1006当前系统状态代码
U08端子状态-0x1007当前端子输入输出状态字
U09本次运行时间s0x1008本次启动后的运行时间
U10本次启动次数-0x1009本次上电后启动次数
U11电网电压ACV0x100A当前电网相电压
U12过载等级-0x003A当前过载等级设定
U13历史启动次数-0x100B累计启动次数（原F54迁移至此）
U14历史运行时间h0x100C累计运行时间（原F55迁移至此）
U15历史上电时间h0x100D累计上电时间
7

故障排除

软起动器发生异常时，保护功能动作立即停止，LCD显示报警名称及有关内容。请参考下表的说明进行排查和处理。

新版本故障显示采用两行显示模式，符合IEC 60947-4-2标准术语。

代码故障名称故障原因排查与对策
Err01输出缺相因缺相检测受诸多关联因素影响，检查时综合检查输入与输出侧电路。检查并排除电源线路问题，包括电源频率异常、熔断器断路等；检查电机及电机线缆
Err02输入缺相①软启动器可控硅故障；②熔断器断路；③电机故障；④启动限流设定过低。检查接线、熔断器和电机
Err03启动超时①负载端机械异常；②启动时间设定值过小；③软启动器选型与负载特性或功率不匹配；④限流倍数设定过低。①排除阻塞/磨损/润滑等问题；②增加启动时间(F05)；③调整起始电压(F03)或改用限流模式；④调整限流(F04)
Err04散热器过热①启动过于频繁；②选型偏小；③环境温度过高；④风道堵塞或风扇损坏；⑤温度传感器损坏。①降低启停频次；②选用更大功率软启动器；③降低环境温度；④清理风道或更换风扇；⑤更换传感器
Err05启动过流①负载过重或堵转；②选型偏小；③内部短路；④旁路接触器粘连；⑤输出短路。①减小负载检查机械；②选用更大功率；③检查晶闸管；④检查旁路接触器；⑤排查输出短路
Err06运行过载①负载过重或堵转；②选型偏小；③过载阀值设置过低。①减小负载；②选用更大功率；③调至适当范围
Err07电网过压①输入电网电压过高。将电压调至规范要求范围内
Err08电网欠压①输入电网电压过低；②瞬时停电。将电压调至规范范围内
Err09 [新增]输出开路①输出端开路故障；②电机接线断开；③输出电缆断路。①检查电机输出接线；②检查输出电缆连通性；③确认电机接线牢固
Err10三相不平衡①电网电压异常；②电机或电缆异常；③三相不平衡允许范围过小；④硬件异常。①检查主回路电压；②检查电机和电缆；③调整不平衡允许范围(F12)及延时(F13)；④寻求技术支持
Err11存储器故障①软件读写异常；②寄存器硬件故障。①断电重新上电，未消除则恢复出厂值(F39)
Err12电流采样故障①硬件故障。寻求技术支持
Err13温度采样故障①硬件故障。寻求技术支持
Err14 [新增]瞬停端子开路①急停端子E/STOP未短接；②急停回路断开。①将急停端子与COM短接；②检查急停回路连线
Err15 [新增]停止端子开路①停止端子S/STOP未闭合；②停止回路断开。①检查二次线路停止回路；②确认停止端子接线
Err16外部故障①DI1~DI3端子存在外部故障信号。①检查对应外部故障信号输入点并解除
Err17运行次数到达①设置了运行次数锁定；②到达运行时长限制(F70)。①联系集成商修改锁定参数；②清零或增大F70设定值
Err18 [新增]电机过载①电机运行过载；②电机选型偏小；③F58过载保护等级设置不当。①减轻负载；②选用更大功率电机；③适当调增F58保护等级
Err19 [新增]运行时长超①累计运行时间到达F70设定值；②运行时长限制生效。①清零F70或增大设定值；②联系集成商调整锁定策略
常见快速排查要点：
• 多数Err故障可通过STOP键复位清除，若反复出现需深入排查
• Err04过热：首先检查风扇运转和环境通风
• Err05/06过流/过载：确认电机功率与软启动器是否匹配
• 新增故障代码Err09/14/15/18/19：请参见上表中对应说明
8

MODBUS通讯协议

协议规格：MODBUS RTU，9600,n,8,1，字节传送，十六进制表示，问答式传送。

主板内部有通讯终端电阻跳线J1。

新版本更新：新增U01~U15监控寄存器；修复上电后通讯丢失bug。

寄存器地址映射表

寄存器地址寄存器名称读/写
0x1000A相电流RO
0x1001B相电流RO
0x1002C相电流RO
0x1003直流母线电压RO
0x1004散热器温度RO
0x1005故障代码RO
0x1006系统状态码RO
0x1007端子输入输出状态RO
0x1008本次运行时间RO
0x1009本次启动次数RO
0x100A电网电压ACRO
0x003A过载等级RO
0x100B历史启动次数RO
0x100C历史运行时间RO
0x100D历史上电时间RO
0x2000控制命令输入WO

系统状态码（地址 0x1006）

状态代码内容
0001启动状态
0002运行状态
0003软停状态
0004停车状态
0005故障状态

端子状态字（地址 0x1007）

BIT76543210
内容NCNCBYPASSPROGFAULTE-STOPS-STOPRUN
含义--旁路状态编程故障急停停止运行

0=无输入/输出，1=有输入/输出

控制命令输入（地址 0x2000）

命令值功能
0001启动
0002自由停机
0003软停机
0004故障复位

通讯帧格式示例

读取数据（功能码03）：
主机发送：01 03 00 00~FF 00 1~10 CRC
从机返回：01 03 10 00~2C 00 X CRC
（最多读取10个寄存器）
写入数据（功能码06）：
主机发送：01 06 00 00~FF CRC
从机返回：01 06 00 00~FF CRC（回显）
通讯注意事项：
• 当设备数量较多时，建议设置终端电阻（主板跳线J1）
• 通讯地址(F36)设为0时为广播地址，所有设备均响应
• 上电后若通讯丢失，请检查波特率(F37)和数据格式(F38)是否与主站一致
